progeCAD2020 기준선 치수(DIMbaseLINE)가 정상 작동 안될 때

관리자 2020-03-17 조회수 415

안녕하세요. (주)플라인소프트 입니다.



progeCAD2020에서 기준선 치수(DIMBASELINE)가 안될 때, 확인 및 해결 방법 입니다.

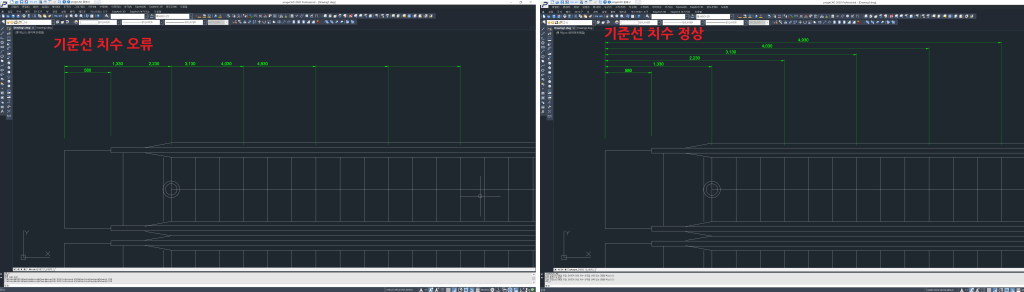

1. 우선 아래와 같이 기준선 치수가 정상 작동이 되지않으시다면,

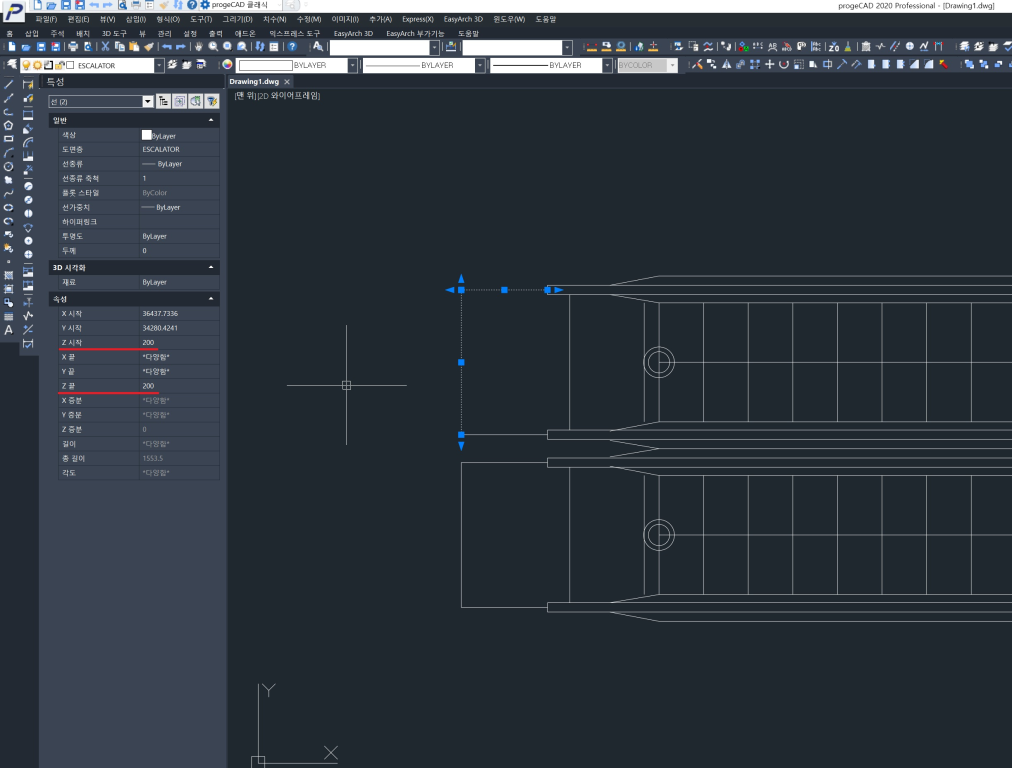

2. 객체에 고도값(Z)이 있는 경우 입니다.







3. 명령어 SETZ +Enter > 평평하게 할 객체 ALL 입력 +Enter Enter > 새 UCS 고도 0으로 Enter


4. Z값을 모두 0으로 설정하시면, 정상 작동 합니다.



감사합니다.
